CNC-Maschinen

5-Achs
präzise

U-Serie

Die U-Serie

Die 5-Achs-Fräsmaschinen mit synchronisierten Achs-Antrieben sind konstruiert für das Fräsen hochpräziser Werkstücke, die mit hoher Genauigkeit und Oberflächengüte gefertigt werden. Alle Maschinen zeichnen sich durch serienmäßige Präzision aus. Optional können Zusatzausstattungen wie ein Tastsystem für die Werkzeug- oder Werkstückvermessung integriert werden. Auch eine individuelle Konfiguration auf Kundenbedürfnisse ist jederzeit möglich.

Jetzt Angebot anfordern A98F51BA-C751-4ACB-A8F7-E755F2C2B640

Entdecken Sie die komplette Bandbreite an 5-Achs-Fräsmaschinen

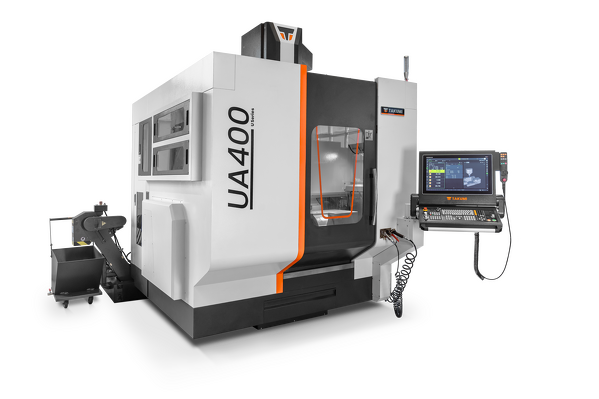

U 400
X-Achse (mm)
580
Y-Achse (mm)
950
Z-Achse (mm)
500
Tisch - Aufspannfläche L x B (mm)
Ø 398
Spindeldrehzahl max. (U/min)
15.000
U 400
Quickview exit
Quickview
U 600
X-Achse (mm)
890
Y-Achse (mm)
1.050
Z-Achse (mm)
580
Tisch - Aufspannfläche L x B (mm)
Ø 600
Spindeldrehzahl max. (U/min)
15.000
U 600
Quickview exit
Quickview
U 800
X-Achse (mm)
800
Y-Achse (mm)
950
Z-Achse (mm)
750
Tisch - Aufspannfläche L x B (mm)
Ø 800
Spindeldrehzahl max. (U/min)
15.000
U 800
Quickview exit
Quickview
UB 2222
X-Achse (mm)
2.200
Y-Achse (mm)
2.250
Z-Achse (mm)
1.200
Tisch - Aufspannfläche L x B (mm)
2.400 x 2.100
Spindeldrehzahl max. (U/min)
24.000
UB 2222
Quickview exit
Quickview
UB 3222
X-Achse (mm)
3.200
Y-Achse (mm)
2.250
Z-Achse (mm)
1.200
Tisch - Aufspannfläche L x B (mm)
3.320 x 2.100
Spindeldrehzahl max. (U/min)
24.000
UB 3222
Quickview exit
Quickview

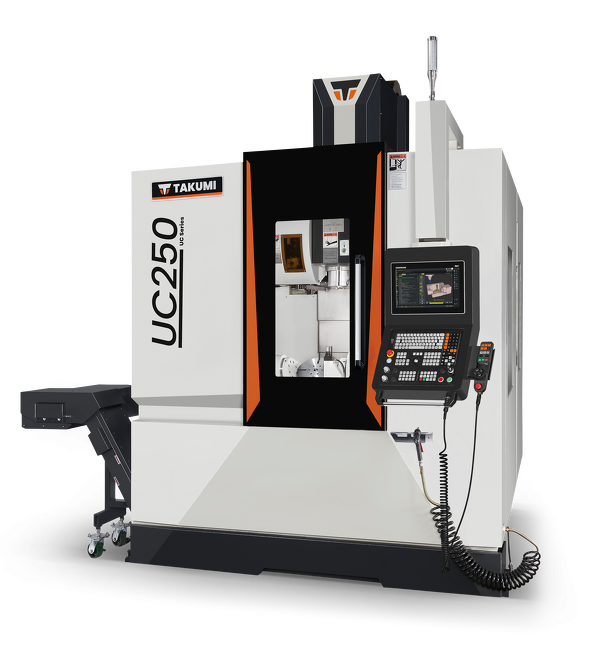

UC 250
X-Achse (mm)
360
Y-Achse (mm)
520
Z-Achse (mm)
610
Tisch - Aufspannfläche L x B (mm)
Ø 250
Spindeldrehzahl max. (U/min)
15.000
UC 250
Quickview exit
Quickview
UC 320
X-Achse (mm)
440
Y-Achse (mm)
610
Z-Achse (mm)
520
Tisch - Aufspannfläche L x B (mm)
Ø 320
Spindeldrehzahl max. (U/min)
15.000
UC 320
Quickview exit
Quickview

Für jede Fertigung die passende 5-Achsen-Fräsmaschine

Als CNC-Hersteller mit langjährigem Know-how wissen wir, wie unterschiedlich und komplex die Anforderungen an das Fräsen sein können. Daher sind unsere 5-Achsen-Bearbeitungszentren serienmäßig optimal für die Bearbeitung jeder Werkstückgröße ausgestattet.

Die kompakten Kreuztischbearbeitungszentren der UC-Modelle sind der perfekte und preisgünstige Einstieg in das präzise Arbeiten mit 5-Achs- Bearbeitungszentren. Kleine Bauteile lassen sich damit optimal bearbeiten. Im Werkstattbetrieb nehmen die Maschinen nur wenig Stellfläche ein und bieten dabei einen großen Arbeitsraum mit vielfältigen Möglichkeiten.

Die kompakten Modelle U 400 und U 600 sind ideal für die CNC-Bearbeitung von mittleren und kleinen Werkstücken geeignet. Die hohe Steifigkeit der U 800 wird durch die Gantry-Bauweise und die stabile Maschinen-Konstruktion aus Gusseisen ermöglicht.

Für große und schwere Werkstücke mit einer maximalen Tischbelastung von 1.000 kg ist das Modell U 800 mit Schwenkbrücke und die Modelle UB 2222 und UB 3222 mit Gabelkopf optimal ausgestattet. Durch die Gantry-Bauweise wird zugleich eine hohe Steifigkeit und geringer Platzbedarf der CNC-gesteuerten Bearbeitungszentren ermöglicht. Die A-Achse der U 800 Maschine ist mit beidseitigem Torque-Antrieb ausgestattet, die C-Achse mit Torque-Antrieb.

Erlebe die Highlights der U-Serie

  • Hochsteife und hochpräzise Maschinenstruktur
  • Lange Prozesslaufzeiten durch thermische Stabilität
  • Spindelkühlung für zusätzliche Zerspanleistung
  • Anwenderfreundliche Heidenhain TNC 640 Steuerung
  • Heidenhain DCM Integration für dynamische Kollisionsüberwachung
  • Optionale Zusatzausstattungen möglich (z. B. Tastsystem für Werkzeug- / Werkstückvermessung, automatische Kompensation der Drehmittellinien für schnelle und unkomplizierte Präzisionsanpassung durch den Anwender)
  • Individuell konfigurierbar ganz nach Ihren Anwendungsbedürfnissen
  • Unterstützt durch schnellen Service und hohe Ersatzteilverfügbarkeit

Serienmäßige Präzision der 5-Achs-Bearbeitungszentren

Die 5-Achs-Fräsmaschinen mit synchronisierten Achsantrieben sind konstruiert für die Fertigung von hochpräzisen Werkstücken mit maximaler Passgenauigkeit und hoher Oberflächengüte. Durch die Auswahl hochwertiger Materialien, eine maximal genaue Ausrichtung sowie eine händische Nachbearbeitung der Maschinenkomponenten werden die Bearbeitungszentren zur Erfüllung höchster Genauigkeits- und Stabilitätsansprüche montiert.

Vielseitig und anpassungsfähig

Jedes Modell der U-Serie ist optimiert für bestimmte Werkstückgrößen und individuelle Fertigungsanforderungen. Dank kompakter und auf die jeweiligen Anwendungsgebiete optimierter Bauweise beanspruchen die Bearbeitungszentren nur wenig Stellfläche bei maximaler Effizienz und Steifigkeit.

Wir sind für Sie da.

Sie möchten mehr erfahren zu den technischen Daten unserer Bearbeitungszentren oder suchen Unterstützung für einen Produktvergleich bzw. die Wahl der passenden TAKUMI Werkzeugmaschine?  Verwenden Sie unser Kontaktformular, senden Sie uns eine Email oder nutzen Sie unsere Service-Hotline!
